STP Ölçü Kutuları

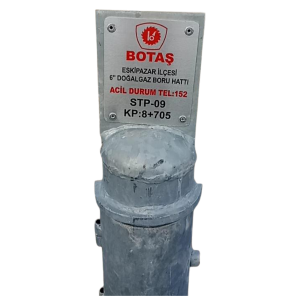

Ölçü Kutusu

Katodik koruma uygulanan yapıların, işletme süresince gerekli ölçümlerin yapılıp kontrol edilebilmesi için ölçüm kutuları kullanılır. Ölçü kutularının kutup sayıları, uygulanan katodik koruma sistemine gore değişmektedir. Uygulamalarda kullanım yerlerine gore STP, CTP, ATP, ETP, EPC, HVAC, Test Point, Ölçü Kutusu olarak isimlendirilirler.

Ölçü kutuları dış yüzeyleri daldırma galvaniz kaplı, elektro galvaniz, veya istenilen boya ile kaplanmaktadır. Kullanım yerlerine gore Borulu tip, iskele tipi,  nato tipi gibi değişik şekilllerde imal edilmektedir.

Ölçü kutuları, uygulama alanlarına gore beton kütleli veya betonsuz olarak imal edilirler.

Ölçü kutuları, katodik koruma sisteminin kablo irtibatlarının yapıldığı nokta olup, katodik koruma sisteminin çalışıp çalışmadığını, sistemin durumunu ve yapının mevcut durumunu kontrol ettiğimiz yerler olup uygulamalarda, kullanılan yerler;

1. Uzun boru hatlarında her 1 km. de bir, kısa boru hatlarında max. 200 m. de bir,
2. Keson Geçişlerinin iki tarafında,
3. Akarsu veya dere geçişlerinin iki tarafında,
4. Katodik korumalı boru hattı kesim veya parallel gitme noktalarında,
5. Elektriki yalıtım noktalarında (İzole Flanş veya İzole coint),
6. Galvanik anotların bağlantı noktalarında,
7. Kaçak akımlar için önlem alınan noktalarda,
8. Yardımcı anot yatağı ve akım enjekte noktalarında kullanılır.
